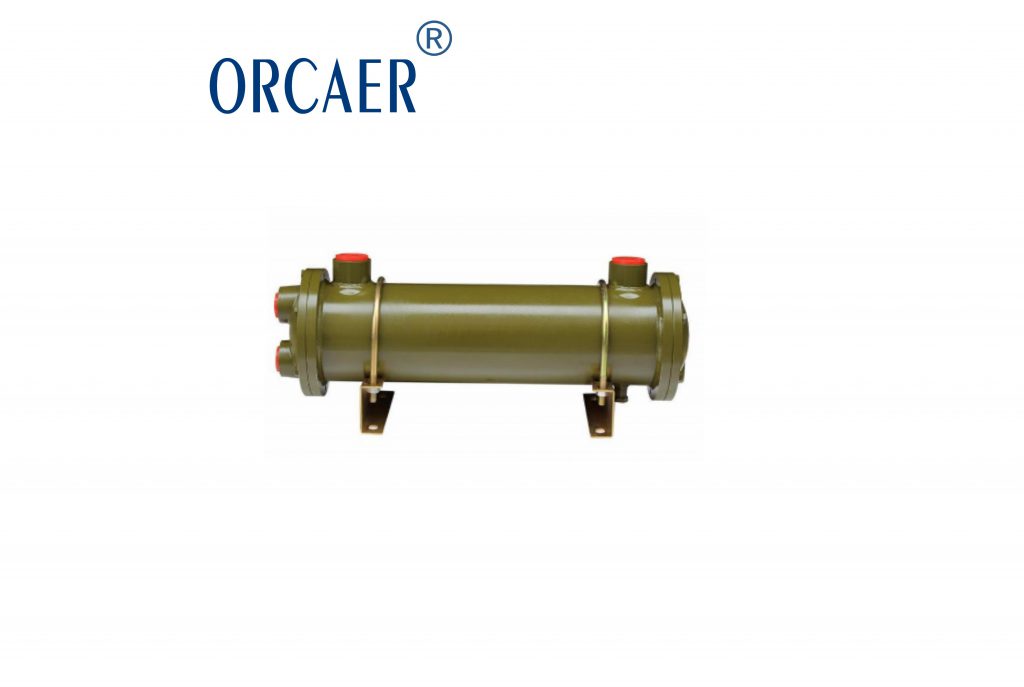

KAMUI SL(R) Series Water Cooled Oil Cooler heat Exchanger
Series As Below:SL(R),USHC,UHC,SHC,SHB,LCD,LC,LBD,HCD,HC,HBD
MODEL:SL-303,SL-304,SL-305,SL-307,SL-309,SL-311,SL-408,SL-411,SL-415,SL-418,SL-421,SL-509,SL-518,SL-526,SL-534,SL-542

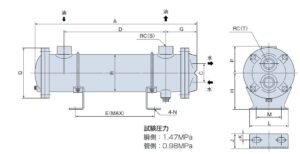

Model | A | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T |
SL-303 | 309 | 45 | 152 | 107 | 85 | 81 | 87 | 35 | 15 | 95 | 58 | 11×20 | 62 | 120 | 89 | Rc3/4 | Rc3/4 |
304 | 381 | 224 | 179 | 28.5 | |||||||||||||
305 | 453 | 296 | 251 | (DN20) | |||||||||||||
307 | 597 | 440 | 395 | ||||||||||||||
309 | 741 | 584 | 539 | ||||||||||||||
311 | 885 | 728 | 683 | ||||||||||||||
SL-408 | 469 | 60 | 284 | 240 | 110 | 95 | 125 | 50 | 20 | 160 | 110 | 18×22 | 87 | 150 | 115 | Rc11/4 | Rc3/4 |
411 | 613 | 428 | 384 | 43 | |||||||||||||
415 | 757 | 572 | 528 | (DN32) | |||||||||||||
418 | 901 | 716 | 672 | ||||||||||||||
421 | 1045 | 860 | 816 | ||||||||||||||
SL-509 | 494 | 70 | 262 | 198 | 130 | 121 | 160 | 50 | 20 | 180 | 120 | 18×25 | 105 | 180 | 141 | Rc11/2 | Rc1 |
518 | 638 | 406 | 342 | 52 | |||||||||||||
526 | 854 | 622 | 558 | (DN40) | |||||||||||||
534 | 1070 | 838 | 774 | ||||||||||||||
542 | 1286 | 1054 | 990 |
